一、赛事类看台简介

    赛事类看台雷同于体育场看台,具有体育比赛和其他表演用的宽敞的室外场地同时为大量观众提供坐席的结构。区别于体育场,赛事类看台一般是临时性钢结构看台。视预算情况,可以考虑安装罩棚,有看台席位被部分或者全部覆盖的情况。


二、赛事类看台平面布置

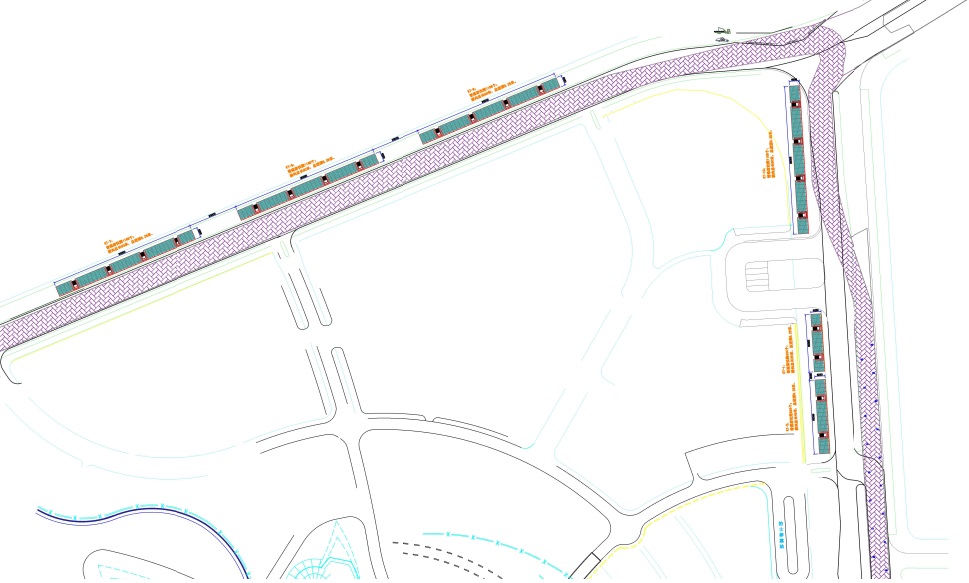

    赛事类看台一般将看台置于精彩比赛区域、或起点终点。下面为一个典型赛车看台布局:




三、看台视线设计


1) 视线计算基本数据

c一视线升高差值 ,如上图所示 。

c = 120mm   (平视);C= 90mm   (仰视)

c=60mm   (错位排列) 体育运动多是俯视

(c 值选用 120 时最好,但看台升高太多不经济 ,选 60mm 时需将座席错位排列) ;

d—看台台阶深度

(用靠背椅时为 850~1000mm  ;用无靠背椅的条登时 700~850mm )  ;

e—视点高度 (坐时为 1200mm ,站时为 1600mm) ;

b一第一排观众脚下与场地地面高差 。

(对球类或田径场地 b 可为 “0 ” 或正值,对游泳场地宜比球类更大些。对体操场地宜为 “0 ” 或 为负值 ,即平视为宜) ;

x1一F  点 (选择的视点〉 距第一排观众眼睛间的水平距离 ;

y1一第一排观众眼睛与过 F 水平线间的垂直距离等于 y =b十 1. 2m ;

yn 一欲求那一排观众眼睛与过 F 点水平线间的垂直距离上述值之间关系如图所示。

2 ) 视线计算公式

a. 逐排升高值计算公式

Y1 是第一排观众眼睛距 F 点水平线的高度


四、赛事类看台座椅的设计与选择

    赛事类看台席位设置分普通观众席和贵宾席。看台的罩棚有的没有,有的有,视预算而定。结构一般为可拆卸式。

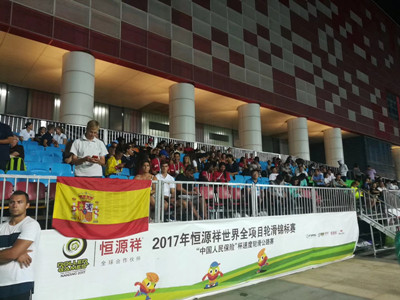

图片1:无主席台无罩棚的情形

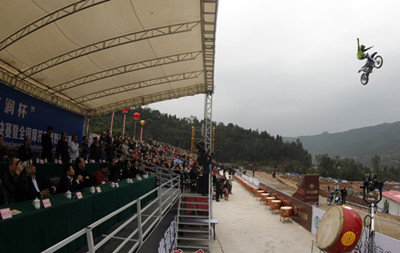

图片2:有主席台,仅主席台有罩棚

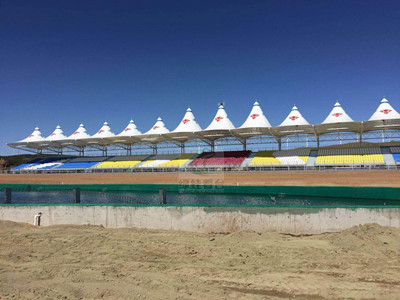

图片3:有主席台、全部都有罩棚

6、看台设计安全消防要求


看台控制疏散时间

容纳人数

≤1200

1200-2000

2000-5000

5000-10000

10000-50000

50000-100000

时间

4

5

6

6

-

-
