看台安全预防措施及人员疏散

发布时间:2013-09-03作者:来源:浏览次数:6970

近年来,我国体育事业迅速发展,特别是在竞技体育方面成绩显赫,我国体育大国的地位在世界上逐步得到认可。在大众体育方面,国务院在1995年颁了《全民健身计划纲要》,有力的促进了全民健身事来的发展,体育人口的数量有了较快的增长,人们的物质生活和人口的整体素质有了较大幅度的提高。同体育事业发展速度一样,我国城市的体育馆的发展也取得了令人瞩目的成就。在我国资源配置追求可持续发展的同时,城市体育场馆的布局、建设规划是否合理,群众体育的发展是否协调,是否跟城市整体规划相衔接,这一系列的问题都值得我们深入探讨,当然还有很重要的一点,就是看台承载是否符合安全要求将是作为看台生产单位长期深入研究的课题。下面我们来探讨一下看台的安全隐患给观众带来的后果,其严重性值得深思。

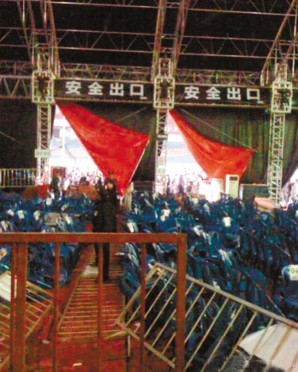

在2012年2月17日晚8时10分许,在重庆奥体中心举办的王菲巡回演唱会重庆站发生观众座位垮塌事故,造成至少64名观众受伤,其中多人骨折。





据现场记者介绍,演唱会舞台搭建在重庆奥体中心体育馆内的大草坪上,观众席也在草坪上,是用脚手架支起来的,上面铺木板,然后密密麻麻排上塑料椅子,离地面约1米高。演唱会八点开始,8:10左右,王菲即将入场。此时,大部分观众都兴奋地站了起来欢呼王菲入场。据介绍说,可能因为观众整体的起立坐下,造成座位脚手架晃动,紧接着散开。从事故原因来分析,看台人员多,动作大,我们在设计前期要对所有危险点要进行承载力分析,并且给予一定的安全系数。


绿蛙公司根据自身情况,对看台结构方面存在的安全强度隐患进行校核,并且采用国标通用三维软件solikworks建立三维模型,采用内嵌的simulation进行有限元强度计算和位移分析, 材料基本上为Q235A,密度为7.85X103kg/M3,弹性模量取206Gma,泊松比为0.3。屈服强度取220.6MPa,因为采用 CO2保护焊,焊缝许用应力为115Mpa。


座椅的性能指标:


1)座椅材料及性能:采用高密度聚乙烯吹塑工艺中空结构制作而成或高密度聚丙烯注塑椅。


2)力学性能: 断裂伸长率>200,静载实验椅面1600N、椅背760N均经10次实验合格,椅面950N、椅背33N均经10万次联合耐久实验合格,椅面冲击高度240mm10次、椅背冲击高度330mm角度48度10次合格。


3)阻燃性能:氧指数》21,达到B2级。


4)抗老化性能:外观颜色变色评级大于3。


5)耐候性能:在+80℃高温下72小时,无龟裂、斑点、气泡及明显变形等外观变化。在-20℃低温下20小时,无局部变化、龟裂、斑点、气泡及明显变形等外观变化。


我们的钢制看台全采用通用标准化模块设计,大大减轻了安装和生产的难度,外观均采用静电喷涂处理。铝制座板采用模具挤压成形,强度采用有软件进行限元分析及在实际中采用过破坏性实验,均能满足要求。



现代体育场馆在建筑效果上追求新颖造型并提倡新型材料的使用在一定程度上可能会要求增加防火分区面积往往发生体育场馆内部难以做出有效防火分区分隔的情况。从人员疏散的角度看延长到达安全地点的疏散距离,提高了疏散设计人数,体育场馆设计中必须考虑的疏散设计也就变得更加复杂。为了达到人们可以接受的安全水平,需要对场馆设计进行专门的人员疏散分析。在消防性能化设计中,通常采用计算和模拟的手段对设计方案的安全水平进行评估。按照现行建筑防火规范设计和建设的体育场馆建筑,实际上还不能保证完全达到了当前认为的安全水平。例如,现行《建筑防火设计规范》(以下简称《建规》)中要求体育馆每个看台出口的使用人数为400人~700人。为了保证在一个5000人以上的体育场馆能够在4min内将观众厅看台人员疏散出去,则一个1.65m宽的看台出口的最大使用人数应为41×(1.65/0.55)×4=492人。在《建规》中只要求与看台出口相连的所有纵走道的宽度之和大于等于看台出口宽度。而现有设计经常出现不同纵走道所提供的使用人数不尽相同的情况。在疏散开始之初,多条纵走道都能提供足够的人流,使看台出口达到其最大通行容量。但是不久,随使用人数较少的纵走道提供的人流量下降,看台出口处的人流量也随之降低。而使用人数较多的纵走道由于无法将人员有效输送到看台出口处或其他走道上而导致该纵走道内的人流持续时间较长。这种纵走道维持人流的不平均性导致看台出口的通行能力无法得到始终的发挥,最终看台疏散时间长短的控制点在于使用人数相对较多的看台纵走道,其实际疏散时间将大于4min,而这往往被传统的疏散设计所忽视。 解决这类问题的有效方法是将看台具体设计方案 进行仿真建模,利用看台疏散场景的计算机动态模拟来找到问题所在并加以解决,达到可接受的安全水平。


1 性能化评估中常用的人员疏散分析方法及适用性


1.1 经验公式法 在北美地区、英国、瑞典以及大洋洲地区普遍采用Pauls&Fruin等人提出的基于有效宽度和密度-速度模型的疏散分析算法;日本《避难安全检证法》提出的基于有效流动系数的疏散分析算法。经验公式算法的特点是:计算速度快、易于掌握和使用,适于进行结构简单场所的疏散容量分析和疏散时间预测。但无法描述疏散过程中人的行为细节,对于建筑结构复杂的场合计算结果较实际情况偏差大。


1.2 动态模拟法 在建筑设计中,疏散通道上的回转和拐角,楼梯的级数和坡度对疏散分析结果都会产生影响。对于复杂结构的疏散场景,房间、大厅与通道之间相互连通与交汇,疏散过程中自由度的大大增加,导致疏散分析变得十分复杂,有些情况下通过逻辑分析得到令人满意的疏散分析结果几乎是不可能的。借助计算机软件可以对疏散过程中人们的行动过程进行模拟。模型中考虑了建筑结构因素、人员自身类型条件、人群相互作用因素,甚至心理因素和环境变化因素,综合多种因素可以实现人员疏散在具体场景下的仿真模拟,得到更为可信的疏散分析结果,达到安全性评价的目的。由此计算机动态模拟法越来越普遍应用于新型建筑人员疏散性能化分析中。利用计算机模拟人员在建筑内部的行走,实现对建筑设计方案疏散情况的预测与仿真分析。当前世界各国都对人员疏散动态模拟技术进行了大量研究工作,已开发或正在开发的疏散动态模拟软件多达二十几种。


体育馆看台观众席的布置形式应根据项目和使用特点,疏散方式,视觉质量,体育馆造型等多方面因素综合选定:


1,看台设计应使观众有良好的视觉条件和安全方便的疏散条件。


2,看台平面布置应根据比赛场地和运动项目使多数席位处于视距短方位好的位置。


3,观众席纵走道之间的连续座位数目,室内每排不宜超过30个。当仅有一侧有纵走道时,座位数目应减半。


  看台栏杆高度不应低于0.9m;看台横向过道两侧至少一侧应设栏杆;当看台前后排高差0.5m时,其纵向过道上应加设栏杆扶手,采用无靠背座椅时不宜超过10排,超过时必须增设横向过道或横向栏杆。


看台的视线设计:


a,座席俯视角宜控制在25°~30°范围内。


 b,当看台内缘边线(指首排观众席)与比赛场地边线及端线(指视点轨迹线)不平行(即距离不等)时,首排计算水平视距应取最小值或较小值。


 c,对于综合性比赛场地,应以占用场地最大的项目为基础,也可以主要项目的场地为基础,适当兼顾其他。


d,看台视点位置应符合规定。


随着人发生活水平的提高,中国体育场馆建设处于一个很好的时期,发展的规模与质量都超过以往任何时候,全国各个省市区的全民健身活动蓬勃地开展起来。体育场馆建设也是单纯地依靠国这拨款建设,由区县级为地区运动会或全民健身而建的中小型场馆越来越多,我们在设计这类中小型体育场馆看台的过程中在满足功能和安全且突出特点的前提下,尽量减少投资,运用新技术提高效益,降低造价,形成最优化的设计。放眼未来,体育事业的日新月益,对看台的要求不断完善,绿蛙公司也会对看台的创新及对满足客户需求做为神圣使命,我们坚持做客户满意的,改客户不满意的,力争做行业标杆!
